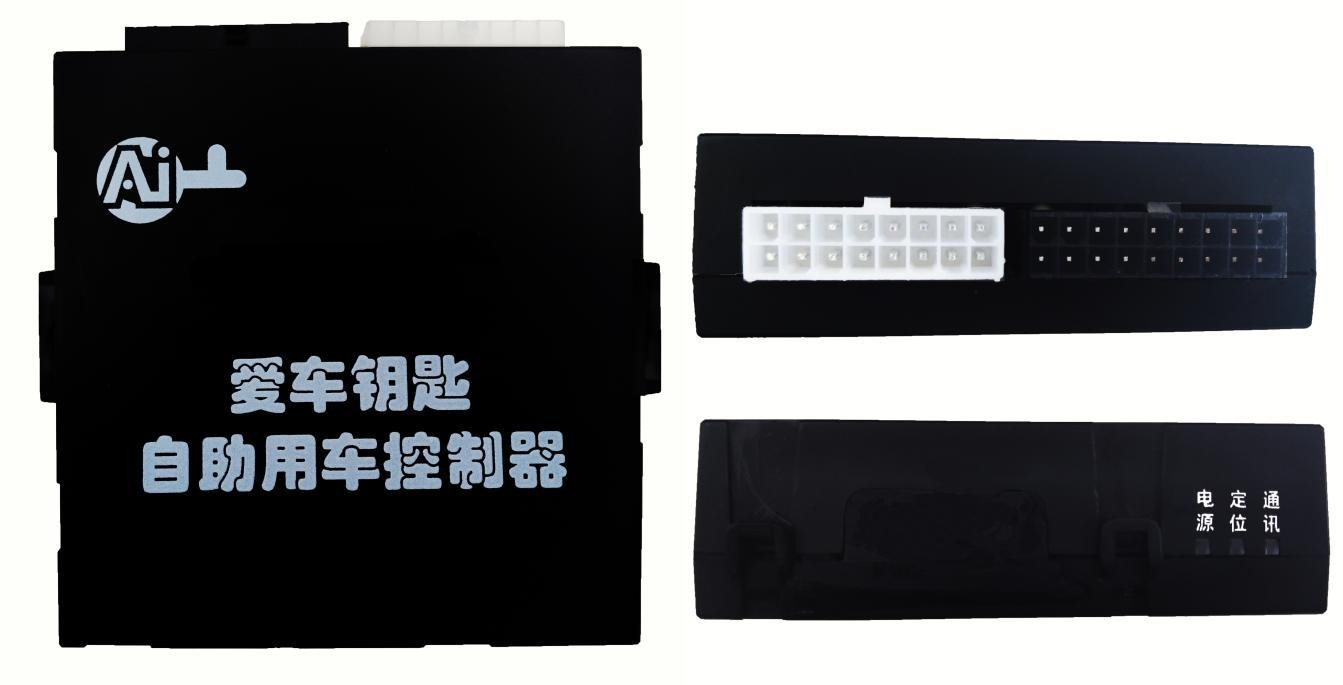

车载T-Box

功能清单

项目	规格需求
供电	9V-36V 宽电压
待机电流	<10ma（停车熄火状态 ，在线 ，非通讯、关闭定位）
通讯状态电流	<50ma
通讯、定位状态	<80ma
功耗	<2w
工作温度	-30 度-+85 度
存储温度	-40 度- +85 度
防护等级	IP54
湿度	5%-90%
安装方式	设备天线内置 ，便于车内隐藏安装 ，螺丝孔/扎带
远程断电控制	支持远程断油断电 ，下发指令后车辆无法再次发动
防拆功能	设备被断电或被拆 ，车辆自动断电 ，启动受限；具备掉电报警内置电池。
普通卫星定位	支持双模（BD+GPS）
	采样频率 ：1Hz
	测速范围:0-500KM/H
	测速精度 ：0.1KM/小时
	距离测试精度： <5m
高精定位+惯导定位（可选）	定位精度<0.5m 底下停车场实现准确定位
防盗功能	3 轴传感器 ，对车辆震动、被抬起、侧翻等实时报警
通讯协议	可对接平台通讯协议和蓝牙协议
2 路 CAN 总线	高速总线和低速总线兼容
蓝牙	蓝牙 4.0
工作状态指示灯	3 路状态指示 ，电源/GPS/通信；ETC设备（可选）
车锁开关控制	支持车锁开关控制,
寻车功能	支持远程控制鸣笛和闪灯
信号采集	车门状态、后备箱状态、门锁状态、速度、总里程、电量（油量）/续航里程 充电状态、小电瓶电压、车灯状态、刹车状态、档位状态
网络类型	4G 全网通 ，兼容移动、联通、电信
SIM 卡支持	内置移动物联网卡 ，外卡可选用电信、联通 ，防止通讯被破坏
ETC功能	符合 ETC 国家标准，通过国家认证，可在全国通行 (可选)
ETC信息采集	实现对入口信息、龙门架信息、 出口交易信息实时采集并上报 (可选)
ETC工作状态采集	实现对 ETC 关闭/开启 、拆卸 、低电 、ESAM 故障、通信无响应、微波等信息采集 (可选)
ETC远程控制	实现远程对 ETC进行指令关闭和开启，关闭后，ETC无法独立工作 (可选)
ETC交易上传	车辆入出高速路口时，实时生成并上传乘客通行信息（可选）
ETC历史交易信息查询	实现对车辆入出高速产生交易列表的查询
扩展控制	房车后舱备用电源控制
扩展采集	后舱大电瓶电压采集、电流采集、电量采集、后舱清水、灰水、黑水水量采 集、污水箱插入状态采集
通讯方式	支持蓝牙、远程2种通讯方式控制

模块说明

控制模块：是产品的核心，它由专业车用微处理器组成。

电源模块：将 DC 9-36V 的输入电源进行调制，变为本产品需要的各种电压输出，电源模块还具备检测输入电压的功能，将检测值输入控制模块，实现外部电压实时监测。

备电模块：具备对锂电池备电的充放电管理，在电源被切断时，保证设备及时向后台上报拆除报警信息。

通讯模块：实现与后台系统的实时无线通讯功能，采用 4G 全网通方式，支持双卡工作模式。

定位模块：通过 GPS 和北斗双模实现对车辆的实时定位功能，同时提供基站定位（LBS）予以辅助。

存储模块:存储车载设备的各种设置信息、实时采集的位置信息和状态信息，接收并存储各种控制信息。

Can 总线接口：具备专用 CAN 总线扩展接口，可以通过车载其他总线对车辆进行信息采集和控制操作。

读卡感应：具备非接触 IC 卡（会员卡/身份证）、钥匙标识标签的读取识别。

加速度传感器：进行车辆运动过程中加速度变化值检测。

蓝牙通讯模块：可以通过蓝牙模块实现手机与车辆的短连接通信功能控制车辆开关门及还车操作。

功能说明

状态采集功能：采集车辆的车架号（VIN 号）、行驶里程、油耗（油量）、使用时间、定位轨迹、行驶速度、胎压、剩余电量、续航里程、车门状态（后备箱状态）、车窗状态、车锁状态、灯光状态、ACC 状态、钥匙状态、READY 状态、档位、手刹、小电瓶电压、位置、信号强度、蓝牙状态、充电状态等信息，车架号是车辆的唯一标志，后台可以根据车架号与车辆建立绑定关系。

报警信息：小电瓶低压报警、蓝牙故障报警、振动报警（非法移车）、碰撞报警、非法开门报警、拆除报警。

控制功能：开关锁控制，鸣笛控制、闪灯控制、升窗控制、断电控制（控制功能可以通过蓝牙、4G 网络等方式实现）。

断电控制：采用长开控制模式，在设备被拆或车辆断电状态下，均处于断电状态，车辆无法启动或驾驶。

4G全网通通讯功能：与云端实现高速无线通信，将车辆当前状态上报云端，并接收云端的控制指令进行开门、关门、鸣笛、闪灯，车辆租用和还车功能；采用双卡双待模式，在某一运营商盲区或网络故障的情况下，自动进入备份运营商网络，保证业务正常运营。

定位功能：主要通过 GPS/北斗双模定位；具备基站辅助定位功能，在卫星定位无效情况下，向后台系统提供辅助定位对车辆位置予以查找，在开阔地带，车辆启动后5秒内实现定位。

实现异常闯入自动报警功能：当车门在未经授权的情况下被打开时，终端自动向云端发送报警信息。

加密压缩定位上传：启动后，可以小于 5s 的频率发送加密压缩定位信息包。

远程升级功能：设备具备远程升级功能。

盲区补传功能：在无信号盲区情况下，设备将状态信息本地存储，通讯恢复后，进行补传。

性能指标

工作电压：DC 9V-36V 自适应

功率：<2W

工作温度：-30℃-85℃

GPS/北斗定位精度：≤10 米

车辆启动定位时间：≤5s

通讯制式：4G 全网通双卡单待

启动工作模式：电流<80ma

休眠时平均电流：≤10ma

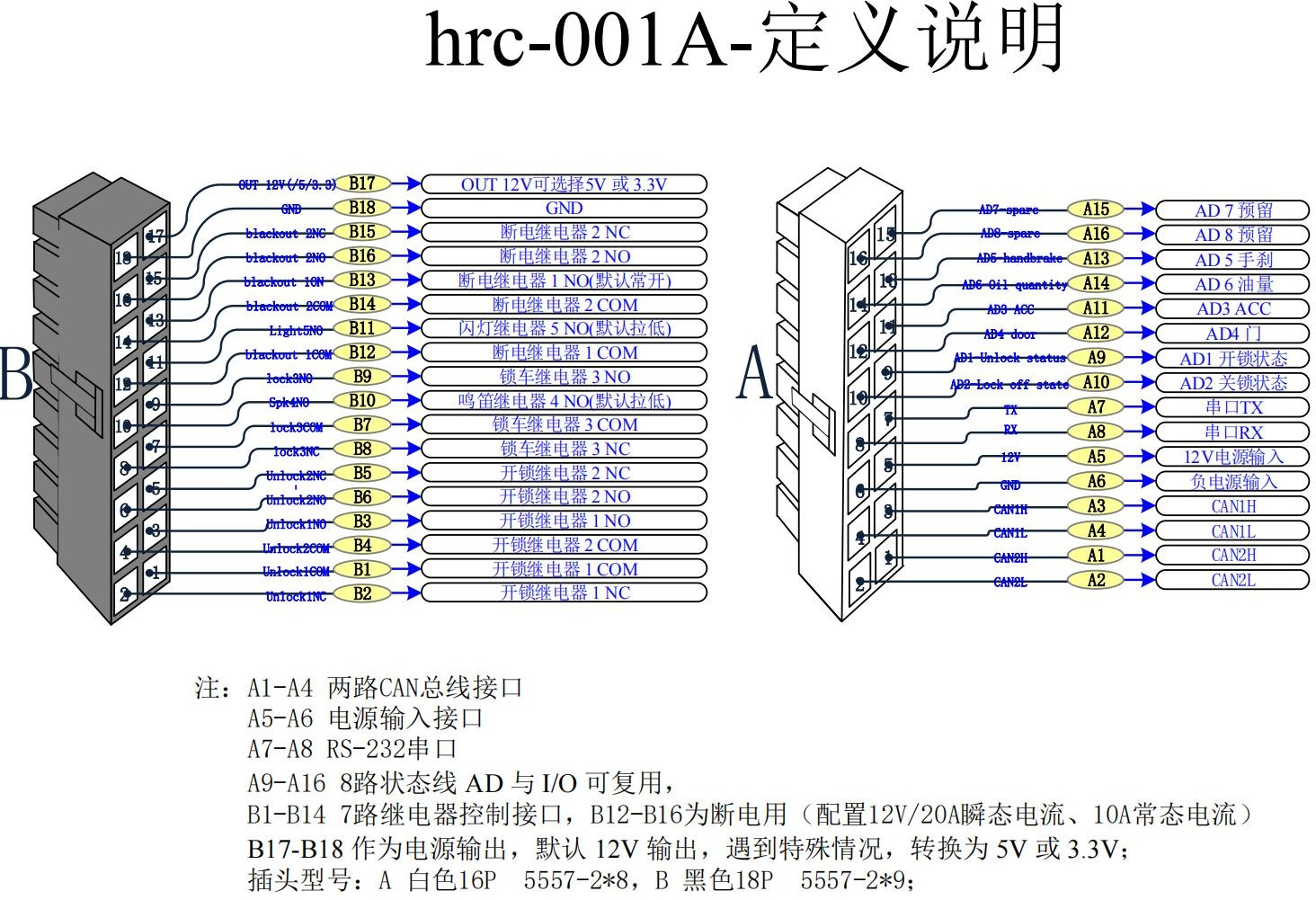

端口定义

定位天线：外置双模定位天线。

通讯天线：外置全网通 4G 通讯天线。

芯控制接口：扩展 IO 采集接口、控制接口、AD 模拟采集接口。

芯控制接口：电源接口、双 can 接口、2 路功能扩展串口；一键启动扩展接口。
